Высокотемпературный задвижной клапан
Задвижка электростанции высокого давления z61-250, z61-320 производства ООО «Лянгу Клап». ручной, тип стыковой сварки, однорычажный клиновый жесткий однодиск, материал уплотнительной поверхности сиденья из цементированного сплава, номинальное давление pn250~PN320, материал корпуса клапана представляет собой задвижку электростанции высокой температуры и высокого давления из углеродистой стали.
Описание
маркер
Использование продукта
Задвижка электростанции высокого давления z61-250, z61-320 производства ООО «Лянгу Клап». ручной, тип стыковой сварки, однорычажный клиновый жесткий однодиск, материал уплотнительной поверхности сиденья из цементированного сплава, номинальное давление pn250~PN320, материал корпуса клапана представляет собой задвижку электростанции высокой температуры и высокого давления из углеродистой стали.
Структурные характеристики
Высокотемпературный задвижной клапан, также известный как клапан электростанции, в основном используется в трубопроводах различных систем тепловой электростанции для отключения или подключения трубопроводной среды. Применимая среда: некоррозионная среда, такая как вода и пар. по сравнению с другими клапанными продуктами клапаны электростанции характеризуются высокой температурой и высоким давлением, а также уникальной самогерметичностью. чем выше давление, тем надежнее уплотнение. Из-за характеристик и технических характеристик особые условия работы делают продукт функцией, которую нельзя заменить другими продуктами.
1. Без трения при открытии и закрытии. эта функция полностью решает проблему, заключающуюся в том, что традиционный клапан влияет на уплотнительную поверхность из-за трения между уплотнительными поверхностями.
2. Верхняя конструкция. клапан, установленный на трубопроводе, может быть непосредственно осмотрен и ремонтирован в режиме онлайн, что может эффективно уменьшить остановку устройства и снизить затраты.
3. Конструкция клапана с одним сиденьем. устранить проблему, заключающуюся в том, что среда в полости клапана подвержена влиянию аномального повышения давления и влияет на безопасность использования.
4. Конструкция низкого крутящего момента. Стол клапана со специальной конструкцией может быть легко открыт и закрыт только с небольшой ручкой.
5. Конструкция клинового уплотнения. клапаны герметичны механической силой, обеспечиваемой штоком клапана, прижимая клин к седлу клапана, так что на герметичность клапана не влияет изменение перепада давления в трубопроводе, и эффективность герметичности надежно гарантируется в различных условиях работы.
6. Самоочищающаяся конструкция уплотнительной поверхности. при наклоне затвора от седла клапана жидкость в трубопроводе равномерно проходит через 360 градусов вдоль уплотнительной поверхности затвора, что не только устраняет локальную эрозию седла клапана высокоскоростной жидкостью, но и вырывает скопление на уплотнительной поверхности для достижения цели самоочистки.
Стандарты проектирования
Стандарт проектирования: GB/T 12234-2007
Длина конструкции gb/T 12221-2005
Размер соединения стыковой сварки nb/T 4704-2014
Испытание и проверка nb/T 4704-2014
Давление-температура: нб/т 4704-2014
Параметры производительности
| модель модели | ПН. | рабочее давление/мпа | Правильная температура/℃ | подходящая среда | Тело тела |
| Z 61-250 | 250 | 25 | ≤570 | пар, пар | WC 9 |
| Z 61-320 | 320 | 32 | ≤570 | пар, пар | WC 9 |
Материал основной части
| модель модели | Материал | ||||
| Тело тела | клапанная пластина | крышка, крышка | материнская стебель | наполнитель, наполнитель | |
| Z 61-250 | WC 9 | WC 9 | WC 9 | 38 crmoa1a | гибкий графит |
| Z 61-320 | WC 9 | WC 9 | WC 9 | 38 crmoa1a | гибкий графит |
Основная форма и размеры соединения
| DN. | I. | D. | (H) | D 0 | вес/кг |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |

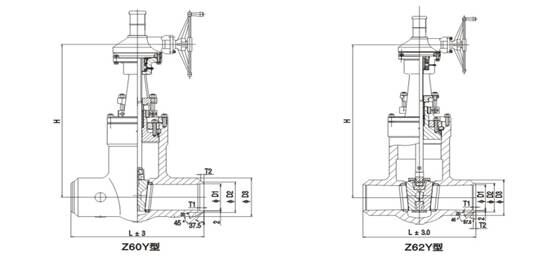

Структурная картина
Весь текст, данные и изображения в этой статье предназначены только для справки. если вам нужно увидеть больше характеристик продукта, размер конструкции, цену и других деталей. пожалуйста, свяжитесь с нами.
связаться с нами
Сопутствующие популярные продукты
Электрический трёхходовой шаровой кран
Q945f Электрический шаровой клапан типа pn16~pn40 с Т-образным и L-образным. Т-образный, чтобы три ортогональных трубопровода соединились и отрезали третий канал, от отвода и слияния. L-образная форма может соединять только две ортогональные трубы друг с другом, не может одновременно поддерживать соединение третьей трубы и играть только роль распределения.
Опорный шаровой кран
Труннионные шаровые клапаны Q347F PN16~PN64 используются на различных трубопроводах класса 150~Class1500, PN16~PN64, JIS10K~jis20k для резки или соединения среды в трубопроводе. Для воды и пара, масла, сжиженного газа, природного газа, газа, азотной кислоты, уксусной кислоты, окислительной среды, мочевины и других сред доступны различные материалы.

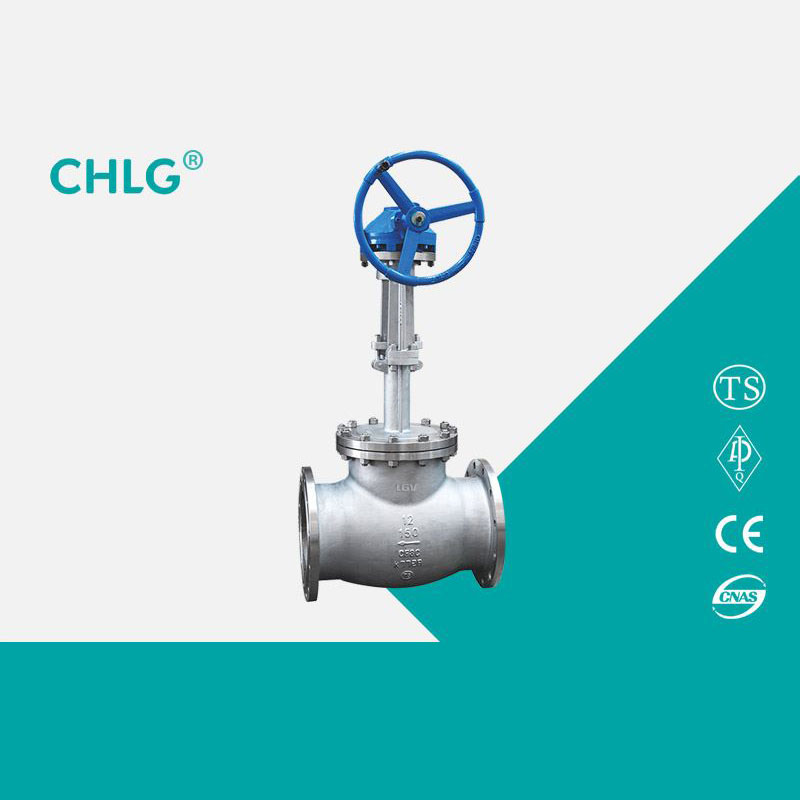

Запорный клапан с коническим редуктором для низких температур
