Задвижной клапан российского стандарта
Российский стандартный задвижной клапан, изготовленный компанией ООО Группа Компаний Лянгу Клапан, широко используется в нефтехимической промышленности, тепловых электростанциях и других нефтепродуктах, водяных паропроводах в качестве устройства открытия и закрытия для соединения или отключения среды в трубопроводе.
Описание
маркер
Использование продукта
Российский стандартный задвижной клапан, изготовленный компанией ООО Группа Компаний Лянгу Клапан, широко используется в нефтехимической промышленности, тепловых электростанциях и других нефтепродуктах, водяных паропроводах в качестве устройства открытия и закрытия для соединения или отключения среды в трубопроводе.
Функции
1. Компактная конструкция, разумная конструкция, хорошая жесткость клапана, плавный проход и небольшой коэффициент расхода.
2. Уплотнительная поверхность изготовлена из нержавеющей стали и карбида, с длительным сроком службы.
3. Гибкая графитовая упаковка, надежная герметизация, легкая и гибкая работа.
4. Режим вождения ручной, пневматический, электрический, зубчатый привод.
5. Конструкция представляет собой упругое клиновое одно воротное, жесткое клиновое одно воротное и двойное воротное.
Стандарты реализации
Технические характеристики: GB/T 12234
Длина конструкции: Гб/т 12221
Соединительный фланец: r0CT12815-08-I
Испытание и проверка: JB/T 9092
Давление-температура: Гб/т 9131
Идентификация продукта: GB/T 12220
Параметры производительности
| номинальное давлениеpn (МПа) | Дело, дело | испытательное давление (мпа) | запечатанный | |
| герметичный (жидкий) | уплотнение (газ) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
Подходящая среда и подходящая температура
| материал оболочки | подходящая среда | Применимая температура (℃) |
| углеродистая сталь (тип c) | вода, пар, масло | ≤425 |
| Хром-никел-титановая сталь (тип p) | азотные кислоты | ≤200 |
| хромированная никель молибден-титановая сталь (тип r) | уксусная кислота | ≤200 |
| хром-молибденовая сталь (тип i) | вода, пар, масло | ≤550 |
Материал основной части
| кузов, капот | клапанная пластина, сиденье | стекол клапана | штоковая гайка | наполнитель, наполнитель | ручное колесо |
| углеродистая сталь | высококачественная углеродная сталь + карбид или нержавеющая сталь | хромированная нержавеющая сталь | алюминиевая бронза | графитовая асбестовая упаковка | пластичное железо |
| хром никель титановая сталь | нержавеющая сталь, нержавеющая сталь + твердый сплав | хромированная никеле-титановая нержавеющая сталь | алюминиевая бронза | тефлон | пластичное железо |
| хром никель молибден титановая сталь | нержавеющая сталь, нержавеющая сталь + твердый сплав | хромированная никеле-титановая нержавеющая сталь | алюминиевая бронза | тефлон | пластичное железо |
| хром-молибденовая сталь | легированная сталь + карбид | хром-молибденовая сталь | алюминиевая бронза | гибкий асбест | пластичное железо |
Основная форма и размеры соединения
| номинальный диаметр | Основные размеры и размеры соединения | |||||||
| I. | D. | D1 | D2 | b) | Z-d | (H) | D 0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |

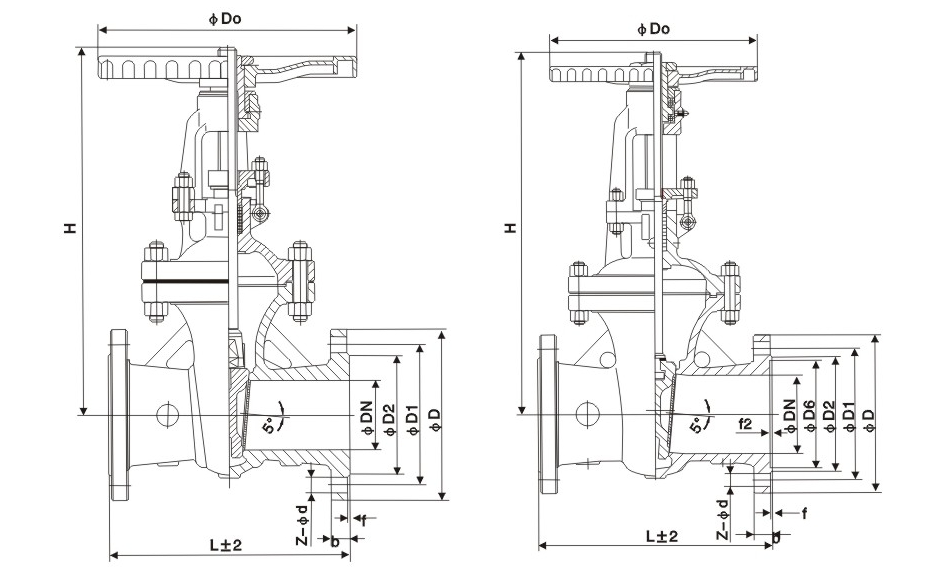

Структурная картина
Весь текст, данные и изображения в этой статье предназначены только для справки. Если вам нужно увидеть больше характеристик продукта, размер конструкции, цену и других подробностей, свяжитесь с нами.
