Обратный клапан из нержавеющей стали
H44W, h44y тип pn16~pn250 нержавеющая сталь не возвращающий клапан для давления 1,6~25МПа рабочая температура -29~550℃ нефтяная, химическая, фармацевтическая, удобрительная, энергетическая и другие условия трубопровода, применимыми средами являются вода, масло, пар, кислотная среда и так далее.
Описание
маркер
Использование трубопровода
H44W, h44y тип pn16~pn250 нержавеющая сталь не возвращающий клапан для давления 1,6~25МПа рабочая температура -29~550℃ нефтяная, химическая, фармацевтическая, удобрительная, энергетическая и другие условия трубопровода, применимыми средами являются вода, масло, пар, кислотная среда и так далее.
Функции
Невозвращающий клапан из нержавеющей стали H44W, h44y является средой самого трубопровода, поток силы, генерируемый автоматическим открытием и закрытием, является автоматическим клапаном. обратный клапан для трубопроводных систем, его основная роль заключается в предотвращении обратного потока среды, предотвращении разворота насоса и его приводного двигателя, а также высвобождения среды контейнера. Обратный клапан также может использоваться на линиях, где давление может подняться до уровня выше давления вспомогательной системы основной системы.
Параметры производительности
| модель модели | H44W-16P~250 | |
| рабочее давление (мпа) | 1.6~25 | |
| Правильная температура (℃) | ≤550 | |
| подходящая среда | слабая коррозионная среда | |
| Материал | кузов, капот, диск | хромированная никеле-титановая нержавеющая сталь |
| уплотнительная поверхность | герметичный кузов | |
Материал основной части
| Название детали | Название материала | |||
| Тело тела | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| крышка, крышка | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| клапанная пластина | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| уплотнительная поверхность | тело/STL | тело/STL | тело/STL | тело/STL |
| ось клапана | A 182 f 304 | A 182 F 316 | A182 F304L | A182 F316L |
| прокладка, прокладка | гибкий графит | гибкий графит | гибкий графит | гибкий графит |
| болт, болт | A 193 b 8 | A193 B8M | A 193 b 8 | A193 B8M |
| гайка, гайка | A 194 8 | A 194 8 м | A 194 8 | A 194 8 м |
| рабочая температура | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| подходящая среда | слабый коррозионный | слабый коррозионный | слабый коррозионный | слабый коррозионный |
Основная форма и размеры соединения
| номинальный диаметрdn | Основные размеры и размеры соединения | ||||||
| I. | D. | D1 | D2 | b) | Z-d | (H) | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |

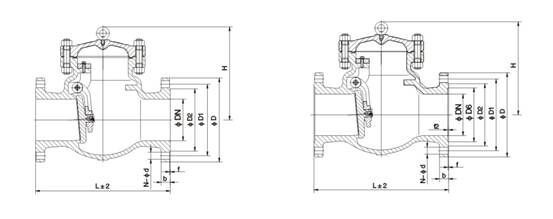

Структурная картина
