Цельносварной шаровой кран
Q361f pn1.6-pn2.5 полностью сварный шаровой клапан широко используется в различных областях. Его превосходное качество и высокая производительность стабильности не могут быть достигнуты обычным шаровым клапаном из литой стали. Срок службы полностью сварных шаровых клапанов намного дольше, чем у шаровых клапанов из литой стали.
Описание
маркер
Использование продукта
Q361f pn1.6-pn2.5 полностью сварный шаровой клапан широко используется в различных областях. Его превосходное качество и высокая производительность стабильности не могут быть достигнуты обычным шаровым клапаном из литой стали. Срок службы полностью сварных шаровых клапанов намного дольше, чем у шаровых клапанов из литой стали. Полностью сварные шаровые клапаны широко используются в городском газовом, городском отоплении, нефтехимии, судостроении, стали, станциях регулирования давления, электростанциях и другом трубопроводе.
Функции
1. Полностью сваренный шаровой клапан, не будет внешней утечки и других явлений. Обработка сферы отслеживается усовершенствованным компьютерным детектором, поэтому точность обработки сферы высока.
2. Поскольку материал корпуса клапана соответствует материалу трубопровода, не возникает неровных напряжений или деформаций из-за землетрясений и транспортных средств, проходящих через землю, и трубопровод устойчив к старению.
3. Корпус уплотнительного кольца изготовлен из 25% углеродного (углеродного) материала rptfe, чтобы гарантировать отсутствие утечки (0%).
Требование к навыкам
1. Проектирование и изготовление по api 6d.
2. Проверка и испытание клапана должны соответствовать api 598.
3. Конструкционная длина клапана соответствует gb/t12224-2005.
4. Размер соединения соответствует gb/t12224-2005.
5. Эталонное давление и температура соответствуют asme b16.34.
6. Маркировка клапана должна соответствовать gb/t12220.
7. Серостойкость клапана соответствует правилам nace mr 0175.
Части материала продукции
| серийный номер | имя имя | Материал |
серийный номер
|
имя имя | Материал |
| 1 | крышка, крышка | ASTM A 105 | 21 | упорные подшипники
Тело тела |
ПТФЕ |
| 2 | Тело тела | ASTM A 105 | 22 | скользящие подшипники | 304 + PTFE |
| 3 | сфера, сфера | ASTM A105 + ENP | 23 | на опорном сиденье | ASTM A 105 |
| 4 | антистатическая пружина | сборка в сборке | 24 | о-образное кольцо | Витон |
| 5 | упорные подшипники | ПТФЕ | 25 | о-образное кольцо | Витон |
| 6 | скользящие подшипники | 304 + PTFE | 26 | Y-образное кольцо | Витон |
| 7 | нижний стебел | ASTM A 105 | 27 | пожарная прокладка | SS304 + графит |
| 8 | нижняя крышка | ASTM A 105 | 28 | наполнитель, наполнитель | графитовый графит |
| 9 | дренажный клапан | ASTM A105 + ENP | 29 | винты головки розетки | ASTM A193 B7 |
| 10 | о-образное кольцо | Витон | 30 | винты головки розетки | ASTM A193 B7 |
| 11 | пожарная прокладка | SS 304 +
графитовый графит |
31 | стекол клапана | ASTM A182 F6a |
| 12 | винты головки розетки | ASTM A193 B7 | 32 | цилиндрический штифт | 35 |
| 13 | шаги, шаги | A 3 | 33 | шпильки, шпильки | ASTM A193 B7 |
| 14 | сиденье сиденье | Приложение | 34 | гайка, гайка | Astm a194 2 часа |
| 15 | пожарная подушка сиденья | SS304 + графит | 35 | пружинная шайба | 65 млн |
| 16 | пружинное опорное сиденье | ASTM A 105 | 36 | Земля | ASTM A 105 |
| 17 | пружинная пружина | 17-7 часов | 37 | плоский ключ | 45 |
| 18 | о-образное кольцо | Витон | 38 | турбинная машина | ASTM A105-HZn |
| 19 | опорное кольцо сиденья | ASTM A105 + ENP | 39 | вентиляционный клапан | ASTM A105-HZn |
| 20 | скользящие подшипники | 304 |
Размер основного соединения
Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40
| DN. | L (рф) | L (мы) | D1 | D2 | H1 (ручка) | H1 (турбина) | W (ручка) | W (турбина) |
| 15 | 150 | 210 | 27 | 48 | 64 | - | 129 | - |
| 20 | 160 | 230 | 34 | 60 | 76 | - | 159 | - |
| 25 | 180 | 230 | 42 | 76 | 85 | - | 159 | - |
| 32 | 200 | 260 | 48 | 89 | 95 | - | 245 | - |
| 40 | 230 | 300 | 60 | 89 | 124 | - | 245 | - |
| 50 | 270 | 300 | 76 | 114 | 162 | - | 30 | - |
| 65 | 280 | 300 | 89 | 140 | 175 | - | 320 | - |
| 80 | 300 | 325 | 114 | 168 | 192 | 169 | 450 | - |
| 100 | 350 | 325 | 141 | 203 | 205 | 183 | 450 | 230 |
| 125 | 350 | 350 | 168 | 219 | 225 | 203 | 450 | 230 |
| 150 | 400 | 400 | 219 | 273 | 245 | 224 | 1000 | 230 |
| 200 | 502 | 521 | 273 | 351 | 285 | 262 | 1000 | 320 |
| 250 | 568 | 560 | 325 | 426 | 348 | 322 | 1500 | 350 |
| 300 | 648 | 635 | 377 | 508 | 355 | 350 |
Q367F/Q347F PN16/PN25/PN40
| DN. | L (рф) | L (мы) | D1 | D2 | H 1 | H 2 | W. |
| 150 | 403 | 457 | 219 | 273 | 246 | 193 | 280 |
| 200 | 502 | 521 | 273 | 351 | 285 | 238 | 320 |
| 250 | 568 | 560 | 325 | 426 | 323 | 278 | 320 |
| 300 | 648 | 635 | 377 | 508 | 365 | 315 | 400 |
| 350 | 762 | 762 | 426 | 580 | 410 | 370 | 400 |
| 400 | 838 | 838 | 480 | 675 | 457 | 425 | 450 |
| 450 | 914 | 914 | 530 | 740 | 495 | 465 | 450 |
| 500 | 991 | 991 | 630 | 805 | 540 | 495 | 500 |
| 600 | 1143 | 1143 | 735 | 975 | 640 | 580 | 500 |
| 700 | 1346 | 1346 | 830 | 1130 | 715 | 660 | 500 |
| 800 | 1524 | 1524 | 930 | 1270 | 785 | 730 | 500 |
| 900 | 1727 | 1727 | 1036 | 1425 | 860 | 820 | 800 |
| 1000 | 1900 | 1840 | 1236 | 1625 | 970 | 920 | 800 |

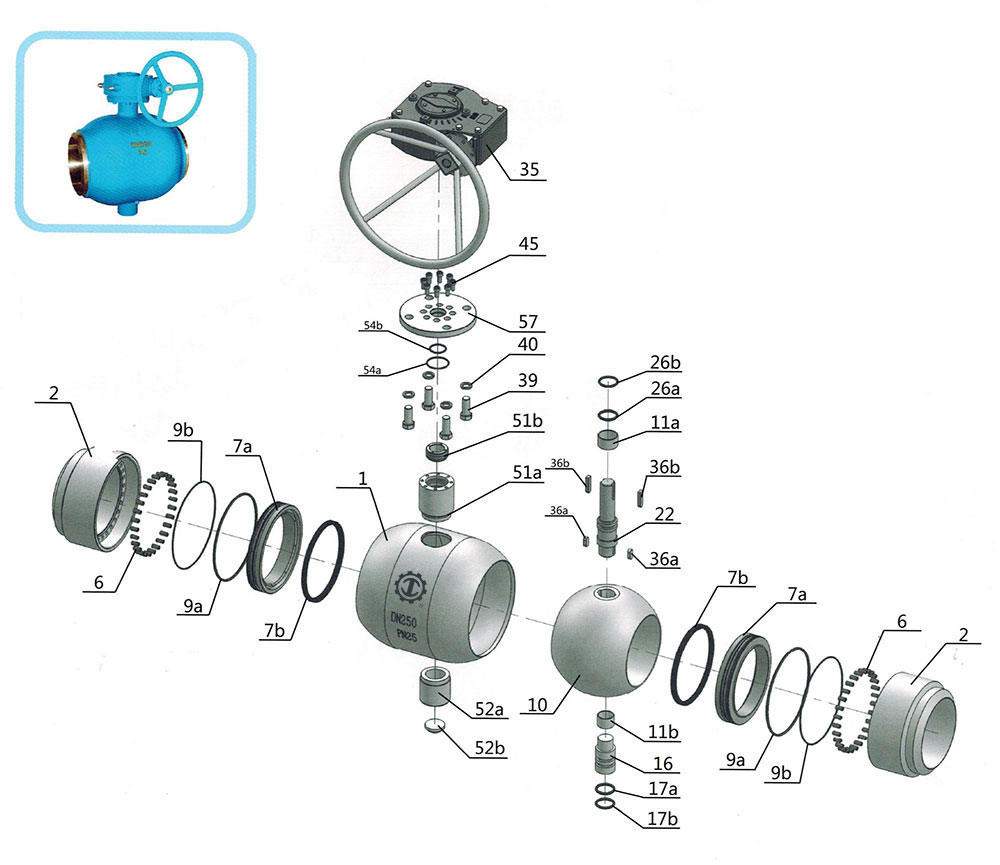

Структурная картина
